Nyakörv vagy hám – hogyan vezet az erő pórázhúzáskor?

Mi történik mechanikailag pórázhúzáskor?

Minden pórázhúzás T húzóerőt hoz létre — a kutya tömegétől és gyorsulásától függően, nem a rögzítési rendszertől. Nyakörv vagy hám: T mindkét esetben fizikailag azonos.

A különbség az erőútban van. A nyakörv esetén az erő a pórázból a D-gyűrűn keresztül a nyakörvbe kerül, majd kerületi nyomásként hat az érintkezési felületre a nyakon. A meghatározó mennyiség A — az érintkezési felület. Hogy egy széles kutyanyakörv – mit jelent ez? itt pontosan mit változtat mechanikailag, azt a kiinduló definíció tárgyalja.

A modell ezt az összefüggést egyetlen egyenlettel írja le: P ≈ T / A. A nyomás nem azonos az erővel. Állandó T mellett P csökken, ha A nő.

A modellnek két határa érvényes már kezdettől fogva: homogén nyomáseloszlást és kb. 180°-os érintkezési ívű merev hengert feltételez. A valódi nyakörv ettől eltér, mert széleffektusok és anyagdeformáció lépnek fel. A modell teljesítménye: a szélességi méret nyomásra gyakorolt hatásának számszerűsíthetővé tétele.

Az érintkezési felület és a szélesség geometriai paraméterként

Az érintkezési felület A a hengeres modellben közvetlenül a szélességi méretből adódik. 40 cm-es nyakkörfogat és kb. 180°-os érintkezési ív esetén: szélességi méret × a nyakkörfogat fele = érintkezési felület. Egy 20 mm-es szalag kb. 20 cm²-t, egy 40 mm-es szalag kb. 40 cm²-t ad.

Az alábbi táblázat a kiszámított közepes felületi nyomást mutatja 100 N húzóerőnél négy szélességi mérethez az idealizált hengermodellben.

A szélességi méret 20-ról 40 mm-re való megduplázása megfelezi a közepes felületi nyomást a modellben — azonos húzóerő esetén.

Modellszámítás a Barklin-irányítási értékek alapján: T = 100 N, A₁ = 20 cm², A₂ = 40 cm², idealizált hengermodell (≈ 180° érintkezési ív).

A szélességi méret tehát a nyakörv-rendszer közvetlenül szabályozható geometriai paramétere. Nyomáseloszlás a kutyanyakörvnél részletesebben tárgyalja a nyomásmodellt. Hosszú, karcsú nyakprofilok esetén — amilyenek például az agártípusoknál fordulnak elő — a nyakgeometria korlátozza a geometriailag elérhető érintkezési felületet, ami a szélességi méret megválasztását mechanikailag különösen fontossá teszi.

Ahogy a 2. ábra mutatja, a P ∝ T / A összefüggés rendszertől független — a szélességi méret a közvetlenül szabályozható geometriai paraméter.

Az összefüggés lineáris: kétszeres érintkezési felület megfelezi a felületi nyomást. Ez érvényes, amíg T állandó marad, és az érintkezési ív nem tér el lényegesen 180°-tól.

Erőút és húzási szög – miért dönt a geometria?

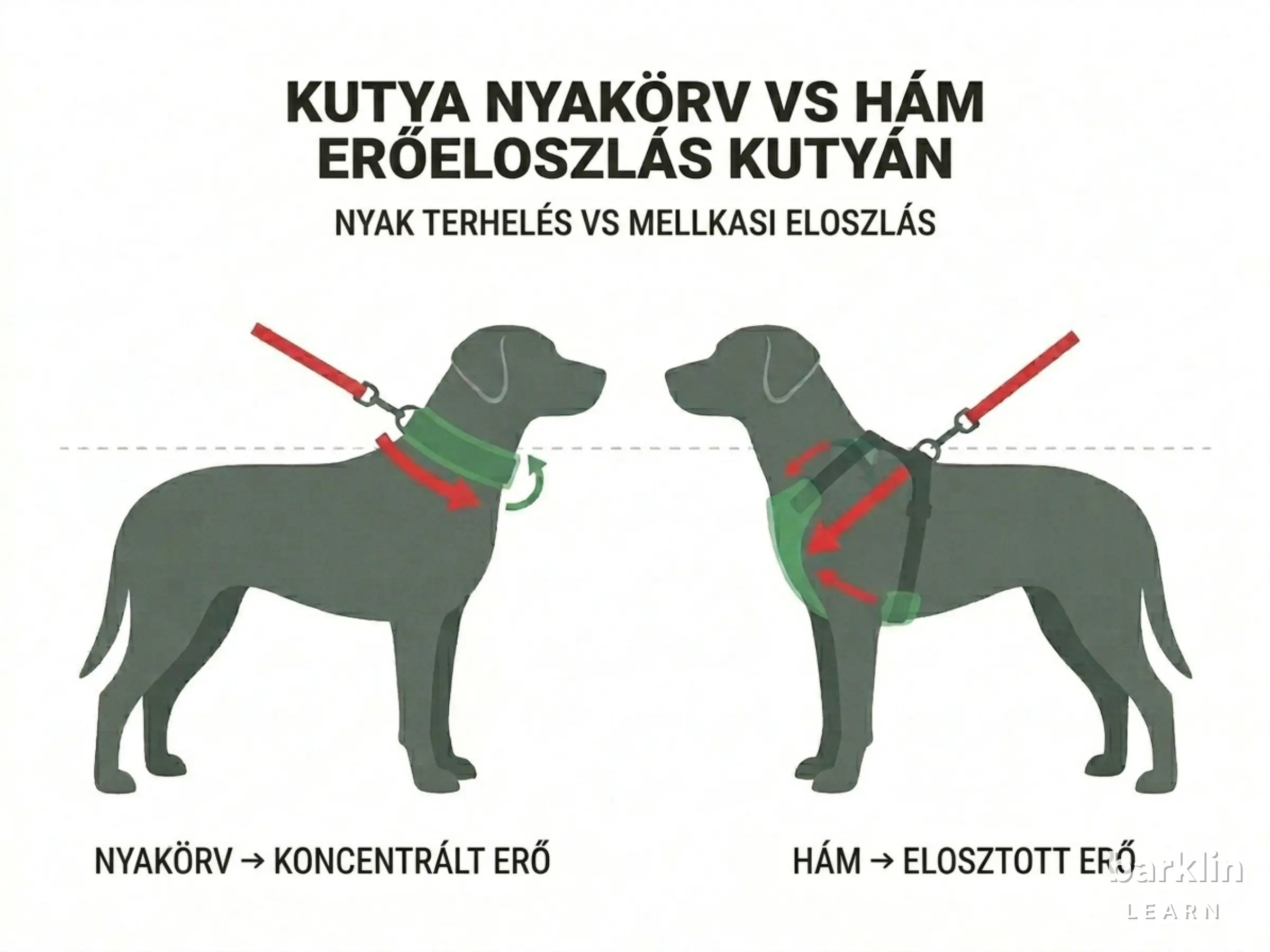

A nyakörv esetén az erőút négy meghatározott lépésen keresztül vezet: póráz → D-gyűrű → nyakörv → kerületi nyomás a nyakon → a test reakcióereje. A hám esetén ugyanezek az erők másképp haladnak: póráz → rögzítési pont → szíjszerkezet → mellkas → reakcióerő. A terhelési pont a nyakról a mellkasra kerül.

Ez a strukturális alapkülönbség.

Ha az érintkezési felületet (A) állandó húzóerő (T) mellett megduplázzák, a közepes felületi nyomás (P) az idealizált modellben megfeleződik. Ha az erőutat a nyakról a mellkasra helyezik át, a terhelési pont megváltozik — nem az erő.

Emellett a húzási szög θ befolyásolja az erő irányát a nyakon. Az ember a pórázt jellemzően kissé felülről tartja, ami vízszintes és függőleges erőkomponenseket hoz létre. Ez a nyakon M = T · r nyomatékot eredményez, ahol r a nyomatékkar. Kis érintkezési területnél és meredek pórázszögnél ez a nyomaték fokozza a helyi nyomáspontot.

A modell a nyakörv és a hám közötti három strukturális megkülönböztető paramétert jelöli meg: terhelési pont (nyak vs. mellkas), érintkezési felület (szélességfüggő vs. konstrukciófüggő) és átvezetési geometria (közvetlen vs. szíjon vezetve). A „Jobb-e a hám a nyakörvnél?” kérdés ezekből a mechanikai paraméterekből önmagában nem válaszolható meg általánosan.

Nyakörv és hám strukturális összehasonlítása

Mindkét rendszer mechanikailag pontosan a három paraméter mentén különbözik, amelyeket a modell megnevez. Az alábbi táblázat mindkét rendszer mechanikai strukturális paramétereit hasonlítja össze — anélkül, hogy értékelné, melyik rendszer „jobb”.

A húzóerő mindkét rendszerben fizikailag azonos — a geometria, a terhelési pont és a felületi eloszlás különbözik.

A hámnál az érintkezési felületet nem egyetlen szélességi méret határozza meg. A Y-alakú és H-alakú hámok eltérnek a szíjak számában és szíjgeometriájában; a törzsön lévő érintkezési felület konstrukciófüggő. A nyakörv és a hám közötti közvetlen nyomásösszehasonlítás ezért a modell alapján nem lehetséges.

Ahogy a 3. ábra mutatja, T mindkét rendszerben azonos — az érintkezési felület és a terhelési pont eltér.

A hám erőútja hosszabb: több szíjelem, több átvezetés, több szabadsági fok az erőeloszlásban a törzsön.

Mit jelent az érintkezési felület a rendszerválasztásnál?

A modellből két mechanikailag eltérő lehetőség következik. Aki a nyakon lévő érintkezési felületet szeretné növelni, szélesebb nyakörvet választ — a szélességi méret az A közvetlenül szabályozható paramétere. Aki az erőutat teljesen át szeretné helyezni, hámot választ; a terhelési pont ilyenkor a mellkasra kerül.

Mindkét döntés megváltoztatja a geometriát. Nem az erőt.

Hosszú, karcsú nyakprofilok esetén — amilyenek az agártípusoknál fordulnak elő — a geometriailag elérhető érintkezési felület korlátozott. A szélesebb nyakörv növeli az érintkezési felületet a modellben. A hám a terhelést a mellkasra helyezi át. Hogy melyik megoldás illik, az egyéni nyakgeometriától és a pórázhúzási viselkedéstől függ, nem általános rendszerajánlástól.

A terhelés jellege is fontos szerepet játszik: a statikus húzóterhelés és a dinamikus impulzusok mechanikailag lényegesen eltérnek. Statikus és dinamikus húzóterhelés kutyanyakörvnél ezeket a különbségeket részletesen elemzi.

A nyakörv és a hám közötti rendszerválasztás nem „jobb” vagy „biztonságosabb” kérdése. Az erőút, az érintkezési felület és az egyéni testgeometria kérdése. A következő szinthez — a passzform ellenőrzéséhez és a méretegyeztetéshez — ez az irányadó: Hogyan kell illeszkednie egy kutyanyakörvnek?

Rendszerhatárok

A modell a közepes felületi nyomást idealizált geometriai feltételek mellett írja le.

Érvényességi körén kívül esnek a dinamikus impulzusok és csúcsterhelések, a valós használat során fellépő illeszkedési eltérések, a sport- vagy teljesítményterhelések, valamint a részletesebb nyomásmodellezés, amely túlmutat az egyszerűsített szélességi modellen.
